MODBUS parte IV: Función 01


Antes de ver de lleno como se forman exactamente las tramas de información que se envían entre maestros y esclavos en el protocolo MODBUS, cabe recordar algo que se mencionó en el anterior artículo, se dijo que el MODBUS se basaba en tablas de datos que se almacenan en el esclavo, de hecho enseguida se vuelve a reproducir la tabla de datos que maneja el MODBUS, pues la vamos a necesitar más adelante.

Dirección MODBUSDirección Usada en la trama de información.Nombre de la Tabla de Datos
1 - 99990000 – 9998Output Coils (Lectura/escritura)
10001 - 199990000 – 9998Inputs Contact (Lectura)
30000 - 399990000 – 9998Inputs Registers (Lectura)
40001 - 499990000 – 9998Holding Registers (Lectura/Escritura)

Son cuatro las tablas de datos que maneja el esclavo, y para cada una de esas tablas se pueden realizar varias operaciones, por ejemplo para los “Output Coils”, se pueden realizar las siguientes operaciones:
  • Leer el valor de un determinado “coil”
  • Escribir un valor a un “coil”.
La primera operación, la de lectura, sirve para que el esclavo “vea”, que valor tiene el “coil” ( si es un 1 o un 0). La segunda operación permite enviar un 0 o un 1 al coil elegido, para diferenciar entre estas operaciones se usa un código de función o un código de operación como se ve enseguida.

Códigos de operación o de función en MODBUS

Clic para LEER MAS (enlace externo) :

MODBUS parte IV: Función 01

Clic AQUI para leer más...

martes, 11 de septiembre de 2012

MODBUS parte III: ¿Qué es el MODBUS?


El MODBUS es un protocolo de comunicación serial basado en el modelo maestro/esclavo, a la fecha es un estándar de facto, es público, muy seguro, no requiere licencias y su implementación es relativamente fácil en dispositivos electrónicos, por ejemplo nuestros ingenieros, usan el microcontrolador PIC16F648A programado para responder comandos MODBUS, esas son algunas de las razones por las que goza de muchísima aceptación, además de que tiene más de 30 años en la industria.
MODBUS sobre conexión RS-485
El protocolo MODBUS es un protocolo que usa líneas seriales, por lo que comúnmente se implementa sobre redes de comunicación RS-485, pero también sobre redes que usan la comunicación serial RS-232, incluso se puede implementar vía TCP/IP sobre una red Ethernet, en SDM se usa la implementación MODBUS sobre una red RS-485 como la que se vio en el articulo pasado.
leer mas (enlace externo):  MODBUS parte III: ¿Qué es el MODBUS?
Clic AQUI para leer más...

martes, 14 de agosto de 2012

MODBUS Parte II: Comunicación a través de una red RS-485

Como se mención en el articulo pasado, varias de las tarjetas desarrolladas en Sistemas Digitales de México, usan la comunicación serial, pero está comunicación la hacen a través del protocolo de comunicación RS-485, pero ¿Por qué usar este protocolo? La respuesta es bien simple este protocolo tiene las siguientes ventajas:
  • Soporta grandes distancias entre un dispositivo maestro y otros dispositivos, nosotros no lo hemos comprobado pero se dice que soporta hasta 1000 metros (1 Km), el sistema que se usa para la medición de gas LP usando nuestras tarjetas, usa solamente 12 metros de distancia entre los dispositivos.
  • Usa solo dos cables para su conexión, esta es otra gran ventaja pues con dos simples cables puedo conectar muchísimos dispositivos, reduciendo los costos de cableado.
  • Es económico, pues los dispositivos integrados para transmitir y recibir datos vía el protocolo RS-485 son baratísimos, del orden de $16 pesos.
Y es que, para la aplicación de los despachadores de gas LP en autotanques, se tenía la necesidad de conectar un registro electrónico, con una tarjeta para abrir y cerrar las válvulas de gas, así que, por las ventajas mencionadas arriba,  se opto por comunicar los dispositivos usando la comunicación serial, a través de una red de conexión RS-485. La figura siguiente muestra donde se ubican los componentes en el autotanque.

leer mas: MODBUS Parte II: Comunicación a través de una red RS-485
Clic AQUI para leer más...

sábado, 21 de julio de 2012

Sistemas Digitales de México

Nos hemos cambiado, ahora me encuentras en Sistemas Digitales de México, http://www.tecdigitaldelbajio.com desde ahí, también colocaremos artículos y tutoriales relacionados con la electrónica, sistemas digitales, microcontroladores y en su momento lógica programable, nadamas que ahora se orientaran hacía soluciones reales para la industria, ya esta publicado nuestro primer artículo para que nos visites: MODBUS Parte I: Comunicación Serial





Clic AQUI para leer más...

jueves, 11 de noviembre de 2010

Control de Acceso Usando la RFid – Parte IV

En esta entrada se muestran los resultados obtenidos, se muestra en fotografías la operación básica del sistema para el control de acceso, aunque el actuador no fue una cerradura eléctrica fue sustituido por un foco incandescente de 127vAC que es el que simula el acceso, al lugar restringido.
Implementación del sistema control de acceso

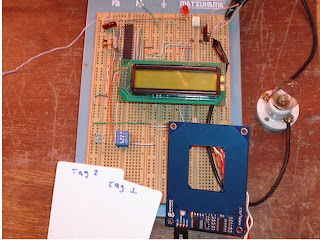

El sistema fue implementado como inicio, en una plantilla para experimentos (protoboard) es mostrado en la figura siguiente y la cual se aprecia los siguientes elementos.



 Lector RFID.
 Etiquetas RFID.
 PIC16F73.
 Una pantalla LCD de 2x16 caracteres.
 Modulo de potencia (formado por un MOC3011 y TRIAC )
 Actuador (en este caso representado por un foco para 127v).

Además en la imagen también se ve un dip-switch para seleccionar las opciones activo o modo programación, además del grabado y borrado de etiquetas.

Bienvenida el sistema control de acceso

Un letrero de bienvenida al sistema se muestra en la pantalla LCD al inicio de la ejecución del código, la figura siguiente muestra tal y como se ve el LCD al desplegar el mensaje.
 Sistema de RFID en modo de Activo

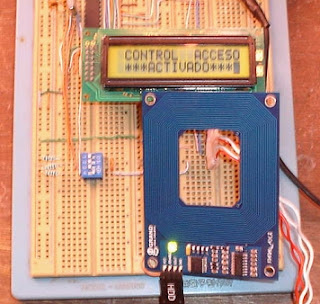

En las siguiente imágenes se muestran los letreros que aparecen en la pantalla LCD a medida que trascurre la ejecución del programa, cuando el sistema está operando en modo activo. Por ejemplo la siguiente figura se muestra la opción seleccionada como activo que quiere decir que el sistema esta esperando leer las etiquetas, si son autorizadas, activa el foco y si no no o enciende el letrero desplegado es como el mostrado en dicha figura. Esta opción es elegida con el dip-switch o cuando RC0 del PIC es igual a “1” también se ve en la figura siguiente

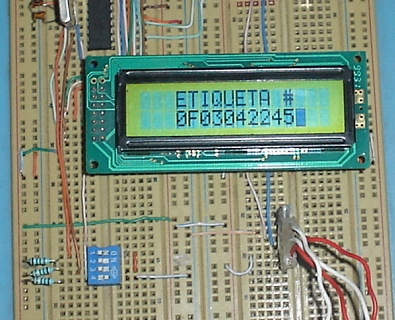

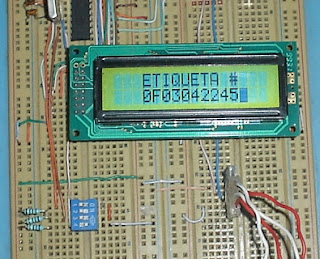

El siguiente paso es leer la etiqueta tal como lo indica el diagrama de flujo del post anterior, en este paso de leer etiqueta se activa al Lector RFID (se ve en la figura el LED del lector encendido que significa que esta activado) y se comienza la lectura de la etiqueta RFID; al acercar la etiqueta al lector se se despliega el mensaje como la figura siguiente que muestra el numero serial de la etiqueta que ya viene predefinido de fabrica.

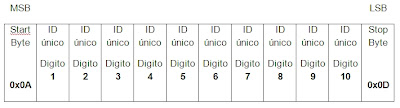

El valor que se obtuvo de la etiqueta que acaba de ser leída se compara y verifica para saber si es una etiqueta autorizada o no, previamente se debieron grabar las etiquetas autorizadas obviamente.

La figura siguiente muestra el caso en que la etiqueta leída sea autorizada y en consecuencia mostrara un mensaje de autorización y activa el actuador (foco).


La figura 5.6 muestra el mensaje en la pantalla LCD, si la etiqueta no está autorizada, obviamente no enciende el actuador


Sistema de RFID en modo Programación

Las siguientes imágenes muestran el funcionamiento del sistema en modo programación este modo me permite dos acciones:

• Grabar las etiquetas autorizadas
• Borrar etiquetas guardadas

La figura siguiente, muestra la pantalla inicial cuando se elige este modo en el sistema.

La figura siguiente muestra el mensaje del LCD justo cuando se estaba en el modo de programación y se acerco una etiqueta al lector y se guardo en la memoria RAM del PIC

También este modo me permite borrar las etiquetas que ya han sido previamente guardadas, se probo con una etiqueta ya guardada, la figura siguiente muestra el mensaje justo después de borrar una etiqueta

Con esto se termina la serie de entradas del control de acceso, se puede ver que de una forma fácil y económica se implemento un sistema de identificación por radio frecuencia.
Clic AQUI para leer más...

lunes, 8 de noviembre de 2010

Control de Acceso Usando la RFid – Parte III

Hoy se muestra la parte III del proyecto control de acceso, esta parte habla del diseño del software para el microcontrolador PIC16F73, se muestra el código del programa, se realizarón todas las funciones para el LCD, no se uso ninguna librería ni para el LCD ni para la comunicación serial,  todo fue en base a las hojas de datos y se puso todo el código quizá a alguna persona le pueden servir las funciones para otros proyectos, el código se edito en el entorno llamado SourceBoost IDE, da clic aqui si deseas bajar este compilador de C para PIC.

4.1 Diagrama de flujo del programa

La siguiente figura muestra el diagrama de flujo del programa realizado para el microcontrolador




El funcionamiento del sistema en terminos generales es así:
• El sistema envía un mensaje de bienvenida en el LCD

• Por medio de un switch se elige el modo de programación o el modo de monitoreo

        o El modo de monitoreo sirve para leer las etiquetas y activar o desactivar la cerradura
           electrónica, en caso de recibir una etiqueta autorizada o no.

       o El modo de programación almacena las etiquetas autorizadas en la memoria del PIC.

Componentes del software.

El código fuente está compuesto por funciones, estas realizan una determinada acción sobre el sistema de hardware, de la misma manera se conforma de una función principal (main), que es la que gobierna todas las funciones que conforman el programa, y las cuales se describe en el presente capitulo. El software desarrollado para el PIC fue realizado en el entorno SourceBoost usando como base el lenguaje C, no se usaron ninguna librería para el LCD todo fue programado.

Programa principal (main)

El programa principal está en el listado 4.1; se comentan algunas líneas de código para mejor comprensión del programa.

Listado 4.1 Función para seleccionar opciones.

 1 void main()
 2 {
 3   int u,c,i,opcion;
 4   char tag[11];
 5   char DatosDeEtiqueta[11];
 6   char string[33];
 7   adcon1=0x06;  // puerto A como I/O digitales
 8   trisb=0x00;   // Se configura el Puerto B como salida
 9   trisa=0x00;   // Se configura el Puerto A como salida
10   porta=0x00;   // Pone al Puerto A apagado
11   trisc=0x87;   // 1000 0111 puerto C como entradas y salidas
12   def();    // Se manda llamar la subrutina de default
13   iniLCD();   // Se manda llamar la subrutina de inicialización
14   configserial();  // Llama la funcion configurar serial
15   set_bit(portc,5);  // Led VERDE desactivado lector RFID
16   strcpy(string, "  BIENVENIDOS   CONTROL  ACCESO");
17   escribeCadenaEnLCD(string);
18   delay_s(3);
19   inst(0x01);  // borrar LCD
20   while (1)
21     {
22       opcion=menu();
23       switch (opcion)
24         {
25         case 1:
26           leerEtiquetaDeRF(DatosDeEtiqueta);
27           if (portc.5==1)
28             {
29               strcpy(string, "   ETIQUETA #      ");
30               escribeCadenaEnLCD(string);
31               mostrarEtiquetaEnLCD(DatosDeEtiqueta);
32               delay_s(3);
33               inst(0x01);  // instrucción borra LCD
34             }
35           c=0;
36           for (i=0; i<11; i++)
37             {
38               if (tag[i]==DatosDeEtiqueta[i]) // verifica tag valido
39                 {
40                   c++;
41                 }
42             }
43           if (c<=10)
44             {
45               porta.5=1;
46               strcpy(string, "     ACCESO        AUTORIZADO");
47               escribeCadenaEnLCD(string);
48               delay_s(10);
49               inst(0x01);  // instrucción borra LCD
50               porta.5=0;
51             }
52           else
53             {
54               strcpy(string, "    ACCESO         DENEGADO");
55               escribeCadenaEnLCD(string);
56               delay_s(3);
57               inst(0x01);    // instrucción borra LCD
58             }
59           break;
60         case 2:
61           if (portc.1==0)          //push botton # 1
62             {
63               for (i=0; i<11; i++)
64                 {
65                   tag[i]=0x00; // borra un tag(etiqueta) grabada
66                 }
67               strcpy(string, "   ETIQUETA          BORRADA");
68               escribeCadenaEnLCD(string);
69               delay_s(3);
70               inst(0x01);   // instrucción borra LCD
71             }
72           if ((portc.1==1) && (portc.2==0)) // push botton 1 y 2
73             {
74               strcpy(string, "    GRABANDO        ETIQUETA");
75               escribeCadenaEnLCD(string);
76               leerEtiquetaDeRF(DatosDeEtiqueta);
77               u=0;
78               for (i=0; i<12; i++)
79                 {
80                   tag[u]=DatosDeEtiqueta[i]; //grabar tag en arreglo
81                   u++;
82                 }
83               inst(0x01); // instrucción borra LCD
84               strcpy(string, "ETIQUETA GRABADA ES ");
85               escribeCadenaEnLCD(string);
86               mostrarEtiquetaEnLCD(DatosDeEtiqueta);
87               delay_s(3);
88               inst(0x01); // instrucción borra LCD
89             }
90           if ((portc.1==1) && (portc.2==1))
91             {
92               menu();
93               delay_s(3);
94             }
95           break;
96         } // fin de switch
97     } // fin de while
98 } // fin de función main
99

Funciones para el LCD.
Las funciones necesarias para trabajar con la pantalla LCD son tres esencialmente, y son la inicialización, enviar instrucción y enviar dato, estas funciones fueron programadas usando los diagramas de tiempo pueden verse en cualquier hoja de datos para el LCD.

Función para inicializar LCD.
Esta función es la encargada de la inicialización de la pantalla LCD; En el listado 4.2 de escribe una función llamada def, descrita en el programa como función default , esta es necesaria para controlar los estados de E (enable del LCD ) , por el hecho de que enable del LCD debe cambiar a “0” valor de “inicial”, para que al interpretar la función iniLCD (descrita posteriormente en el listado 4.4) sea única para cada instrucción enviada.

Listado 4.2 función default devuelve  E=0.
01 void def()     // Condiciones default del LCD.
02 {
03   clear_bit(porta,0);   // Señal E = 0
04   set_bit(porta,1);  // Señal RW = 1
05   set_bit(porta,2);  // Señal RS  = 1
06 }
07

El listado 4.3 muestra una función que carga un valor de inicialización y consta de una retardo de 15ms y las instrucciones que se carga una a una a la función llamada inst (instrucción al LCD); estos valores se toman de la tabla 3.7 y tabla 3.8 expuestas en el capitulo III.

Listado 4.3 función para carga el valor de inicialización.
01 void iniLCD()  // Condiciones para inicializar el LCD
02 {
03   delay_ms(15);  // Espera 15 milisegundos
04   inst(0x01);   // 0000 0001 limpia LCD
05   inst(0X3F);   // 0011 1111 Funtion Set: 8bit, activa 2 líneas, 5x10 puntos.
06   inst(0X0F);   // 0000 1111 on/off pantalla y cursor, parpadea el cursor.
07   inst(0X06);  // 0000 0110 Modo de Entrada de caracteres
08 }
09

Función para escribir instrucciones
Para enviar una instrucción al LCD y inicializarlo es necesario cumplir con los tiempos requeridos y expuestos en el capitulo III, en la sección 3.5.2, con uso del diagrama de tiempo expuesto en la figura 3.10 de dicho capitulo, por lo tanto, es necesario crear una función que lo realice; el siguiente listado 4.4 describe una función llamada inst() que en conjunto con las función def y la función iniLCD descritas anteriormente cumplen con ese diagrama de tiempo.

Listado 4.4 función para enviar instrucción al LCD.

01 void inst(int i)   // Secuencia para enviar las instrucciones al LCD
02 {
03   clear_bit(porta,2);  // RS = 0
04   clear_bit(porta,1); // RW = 0
05   portb=i;  // carga el valor de i al puerto B
06   set_bit(porta,0); // E = 0
07   delay_ms(50);  // retardo de 50 milisegundos
08   def();   // llama a la función def
09 }
10

Función para enviar dato al LCD.

Al igual que la función para enviar instrucciones al LCD, la función de enviar datos en esta caso la función se llama datos(); Hace uso también de la función def, para regresar el valor E=0; La función “enviar datos” se muestra en el listado 4.5, la cual cumple con el diagrama de tiempo de una LCD estándar. Esta función es usada para escribir los datos en LCD, tanto los obtenidos por las etiquetas RFID como los letreros de información de estado del sistema; La descripción de esta función es tan simple como la función de enviar instrucción, solamente que en esta función cambian los valores RS, E y RW , lo cual se describe en las hojas de daos de una LCD

Listado 4.5 función para enviar dato al LCD .
01 void datos(int j)  // Instrucciones para enviar los datos al LCD
02 {
03   set_bit(porta,2); // RS = 1
04   clear_bit(porta,1); // RW = 0
05   portb=j;  // carga el valor de j al puerto B
06   set_bit(porta,0); // E = 1
07   delay_ms(20);  // retardo de 50 milisegundos
08   def();   // llama a la función def
09 }
10

Función para escribir el número de etiqueta en el LCD.
Esta función llamada en el programa principal así: mostrarEtiquetaEnLCD, requiere que otras funciones sean ejecutadas con anterioridad, las cuales obtiene el numero de etiqueta, para posteriormente, poder mostrar su valor en el LCD, pero por razones de orden y descripción del programa es mencionada primero.

Esta función es mostrada en el listado 4.6, la función opera de la siguiente manera, los datos cargados en el arreglo etiqueta[ ] , son enviados a la función datos() para qué esta función los escrita en el LCD.

Al comenzar la función inicializamos una variable llamada u donde esta variable tomó valores desde 1 hasta 10, que representan los datos obtenidos del etiqueta; Que son los que se pueden mostrar, esto se describe en la sección anterior donde se habla del protocolo de cserial del lector, lafunción sólo mostrará los 10 bytes donde está escrito él ID del etiqueta leída.
Es de notar el arreglo etiqueta[] ese tipo char, el cual devuelve un valor hexa-decimal representativo de tipo ASCII, que se reciben del etiqueta en cuestión. El primer byte de start 0x0A se ubica en la posición etiqueta[0] y el byte de stop 0x0D se ubica en la posición etiqueta[11], es por eso que u comienza en uno y terminar en 10 el byte start y stop de la etiqueta no es necesario mostrarlos.

Listado 4.6. Función muestra datos de etiqueta en el LCD .
01 void mostrarEtiquetaEnLCD(char etiqueta[])
02 {
03   int u;     // declaramos una variable
04   for (u=1; u<11; u++)    // ciclo for con u =1 hasta U=11
05     {
06       datos(etiqueta[u]);  // llama a la función datos()
07       delay_ms(100);  // retardo 100 milisegundos
08     }
09 }
10

Función para escribir una cadena de texto en el LCD
Al usar esta función llamada escribeCadenaEnLCD y que se muestra en el listado 4.7, se puede mandar una cadena de caracteres “texto” al LCD, sin la necesidad de escribir cada letra del texto en un código hexa-decimal, ya que como se menciona una cadena devuelve el valor en tipo ASCII al arreglo, para este caso, se usa el arreglo llamado str[ ] , que además es tipo char.
El proceso es el siguiente, los datos almacenados en el arreglo str[ ], son enviados uno a uno desde str[0] hasta str[a], donde a es valorada con la función strlen incluida en la librería string.h, y es devuelta como un entero el cual tiene la medida de longitud de la cadena; Aquí podemos intuir que una cadena de mas de 32 caracteres no podrá ser mostrada, pues el LCD tiene precisamente esos espacios 2x16, en todo caso si se escribiera una cadena de mayor longitud no se podrá visualizar con esta función.

Listado 4.7. función para escribir texto en el LCD.
01 void escribeCadenaEnLCD(char str[ ])
02 {
03   int a, u;      // declaramos variables usadas
04   a = strlen(str);   // mide la longitud de una cadena.
05   for (u=0; u < a; u++)   // ciclo for; u=0 hasta u < a
06     {
07       if (u==16)    // el if  para verificar el renglón del LCD
08         {
09           inst(0xc0);      // para cambiar a renglón 2
10         }
11       datos(str[u]);   // manda toda la cadena a la función datos
12     }
13 }
14

Dentro de esta misma función esta un if que es el encargado de verificar que renglón del LCD se esta visualizando, es decir, los primeros 16 caracteres, sobrepasando este valor el LCD comenzara ha escribir en el renglón 2 y con esto se da una visualización legible.

Por ultimo se vuelve a llamar la función datos() que es la encargada de enviar la información al LCD para que sea posible visualizarla, como se menciona al principio envía uno a uno los datos en el arreglo str[u].

Función para la comunicación serial
Para establecer una comunicación serial primero se debe configurar el microcontrolador, para que se establezca los pines de comunicación y esto se logra con la función del listado 4.8 llamada configserial() en este código.

Listado 4.8 Configuración del PIC para recepción serial.
01 void configserial()  // Configuración PIC para recepción Serial
02 {
03   trisc.6= 0; // configura el pin 6 puerto C como salida
04   trisc.5= 0; // configura el pin 5 puerto C como salida
05   trisc.7= 1; // configura el pin 7 puerto C como entrada
06   spbrg = 25; // frecuencia en baudios 2400bps
07   txsta = 0x00; // valor requerido en el registro txsta
08   rcsta = 0x80; // valor requerido en el registro rcsta
09 }
10
Lo que realiza esta función es configurar los registros TXSTA y RCSTA descritos en la hoja de datos del PIC16F73 para establecer la recepción serial.

Función para leer un dato serial
La función esta en el listado 4.9 y se llama leer1DatoSerial(), este proceso de obtener un dato serial esta descrito en la sección 3.3.4.2. En esta función se toma en cuenta los bit star y stop de cada byte recibido, es posible realizar esto porque RCIF (pir1<5>) se coloca a 1 lógico solo cuando recibe un dato completo; Puesto que ya se sabe que la etiqueta RFID se obtienen 12 bytes de su ID, entonces esta función se ejecuta 12 veces u once si no se toma en cuenta el byte stop de la etiqueta tal como se ve en el listado 4.10 con el while.

Listado 4.9 Función leer un dato del puerto Serie
01 int leer1DatoSerial()
02 {
03   int x=0;  // Declaramos una variable y la iniciamos en 0
04   while (pir1.5 == 0);  // Espera a que llegue el un Dato x el puerto serial
05   x = rcreg;       // Guarda el dato
06   while (pir1.5 == 1);  // Terminada la recepción de un dato (8bits)
07   return x;  // Regresa el valor de x
08 }
09

El dato recibido se guarda en una variable x, la cual regresa el valor a otra función que se encarga de ir almacenado en un arreglo llamado etiqueta [u] esto byte a byte hasta los 12 bytes de la etiqueta RFID.

Función para leer los datos de una etiqueta.

La función encargada de la lectura de la etiqueta, esta en el listado 4.10, la función es llamada leerEtiquetaDeRF, esta función almacena cada byte de la etiqueta RFID en un arreglo de 10 pociones llamado etiqueta[u], los bytes son obtenidos a través de la función anteriormente descrita llamada leer1DatoSerial().

Listado 4.10 Lee datos de etiqueta RFID.

01 void leerEtiquetaDeRF(char etiqueta[])
02 {
03   int u = 0;  //Declara una variable u=0 para el control
04   clear_bit(portc,5);  //Activa el Lector
05   rcsta.4 = 1;   //Activa recepcion Continua
06   do
07     {
08       etiqueta[u]=leer1DatoSerial(); //Uno a uno byte recibido al arreglo
09       u++;
10     }  // incrementamos u para las posiciones del arreglo
11   while (u<11);    //Repite el ciclo hasta que es falsa la condición
12   set_bit(portc,5);    //Desactiva el Lector
13   rcsta.4 = 0;   //Desactiva recepción Continua
14 }
15

En esta función, como primer instrucción se activa el lector RFID, mandando un “0” al pin 5 de puerto C, puesto que en el se encuentra conectado la terminal /enable del lector RFID.

Seguido se activa la recepción continua colocando un “1”lógico en el bit CREN, ubicado en el registro RCSTA del microcontrolador descrito en la sección 3.3.4.2. entra en un ciclo do-while que se repetirá hasta haber obtenido los 10 bytes de ID de la etiqueta RFID, dentro del ciclo se manda llamar la función leer1DatoSerial() que obtiene un byte y lo almacena en el arreglo; Terminando el ciclo do-while se desactiva el lector RFID al igual que la recepción continua del Pic.

Función para mostrar el menú de opciones
La función menú() nos permite seleccionar una entre dos opciones que son: CONTROL ACCESO ***ACTIVADO*** y MODO DE PROGRAMACIÓN.

Esta función solamente muestra en el lcd los dos letreros anteriores, y mediante un if se selecciona la opción deseada, lo que hay que resaltar es la función strcpy que pertenece a la librería string.h, dicha función strcpy, se encarga de copiar el letrero a la cadena de caracteres llamada string[ ], que es de 33 posiciones, después es mandada a la función escribeCadenaEnLCD() que se encarga de mandar la cadena al LCD y que es descrita en el listado 4.7.

Además esta función devuelve la opción seleccionada op para que mediante un switch en el programa principal (main), ejecute lo que concierne a la opción seleccionada.

Listado 4.10 Función para seleccionar opciones.
01 int menu()
02 {
03   char string[33];  // cadena de 32 posiciones, segmentos tiene el LCD
04   int op;
05   if (portc.0==1)
06     {
07       strcpy(string, " CONTROL  ACCESO ***ACTIVADO***");
08       escribeCadenaEnLCD(string);
09       delay_s(3);
10       inst(0x01);
11       op=1;
12     }
13   else
14     {
15       strcpy(string, "    MODO  DE      PROGRAMACION");
16       escribeCadenaEnLCD(string);
17       delay_s(3);
18       inst(0x01);
19       op=2;
20     }
21   return op;
22 }
23

Ups, fue basante código, espero se haya explicado y si hay duda del código no duden en preguntar.
Clic AQUI para leer más...

miércoles, 20 de octubre de 2010

Control de Acceso Usando la RFid - Parte II

Se muestra en esta entrada la parte II del proyecto de RFid, esta parte habla del diseño del hardware del sistema, como se verá enseguida.

Diagrama esquemático del sistema a desarrollar


El sistema propuesto se muestra en la figura siguiente, el cual consta de, una pantalla LCD 2x16 caracteres, el lector  RFID, el microcontrolador PIC16F73, y un actuador, en este caso una cerradura electrónica activada por medio de un arreglo de opto-acoplador y un tiristor.

El funcionamiento es bien simple, el lector de RFid, recibe la señal de la etiqueta de RF cuando está se encuentra al alcance, los circuitos internos del lector envían el número de la etiqueta en formato serial, llega al PIC por su terminal RX, y esté lo muestra en el LCD y checa si activa o desactiva el SCR dependiendo de si la etiqueta está registrada o no. Se muestra a continuación el detalle de cada componente del diagrama esquemático.

Lector de RFid


El módulo lector  Parallax  RFID es la solución de bajo costo para la lectura de etiquetas pasivas, con un alcance de hasta  7 cm de distancia, el lector usado se muestra enseguida.


Tiene como puede verse 4 terminales para su conexión, estas terminales son descritas en la tabla siguiente:

Pin

Nombre Pin

Tipo

Función

1

Vcc

Alimentación

Alimentación al circuito interno del lector (5V)

2

/ENABLE

Entrada

Terminal de habilitación del módulo. Entrada digital activado en BAJO. Poner  esta terminal tierra nivel BAJO para habilitar el lector y activar la antena.

3

SOUT

Salida

Salida serial. Interfaz de TTL, 2400bps 8 bits de datos no-paridad, un bit de parada.

4

GND

Tierra

Tierra del sistema (GND).


Protocolo Serial del lector


El módulo lector RFID es controlado con un simple nivel TTL, activado en bajo en la terminal /ENABLE. Cuando la terminal /ENABLE es puesta a nivel bajo, el módulo entrara en su estado activo y habilita la antena para interrogar las etiquetas.
Solamente una etiqueta transponder debe ser mantenida cerca de la antena para lectura en cualquier momento. El uso de múltiples etiquetas en un mismo momento podría causar colisión entre etiquetas y confundir al lector. Las dos tipos de etiquetas disponibles en la tienda Parallax tienen una distancia de lectura de aproximadamente 3’’ (7 cm). La distancia actual puede variar ligeramente dependiendo del tamaño de la etiqueta transponder y las condiciones del medio ambiente de la aplicación.
Cuando una etiqueta transponder RFID válida es colocada dentro del rango del lector activo, el ID (identificador) único sera transmitido como una cadena de 12 bytes ASCII, por la terminal SOUT(salida serial) con niveles TTL en el siguiente formato.

El byte start (comienzo, 0x0A) y  el byte stop (alto, 0x0D) son usados para identificar fácilmente que una cadena correcta ha sido recibida por el lector (ellos corresponden a un salto de línea y un retorno de carro de Caracteres, respectivamente). Los 10 bytes que restan son el ID único de la etiqueta.
Toda comunicación es de 8 bits, no-paridad, 1 bit de stop y el primer bit es el menos significativo (8N1). La tasa de baudios está configurada para 2400 bps ( bits por segundo) , una velocidad de comunicación estándar soportada por cualquier microcontroladores o PC, y no puede ser cambiada.

Microcontrolador PIC16F73


El microcontrolador usado en el sistema es el PIC16F73 de la familia PIC16 de la empresa Microchip. El PIC16F73, dispone de 22 líneas de E/S, conversor A/D de 8 bits y cinco canales, tres temporizadores, memoria flash, la cual es idónea puesto que se puede borrar y grabar mediante un software adecuado muchas veces.
El PIC tiene un módulo de comunicación serial, por eso fue elegido para este proyecto, la USART (universal synchronous asynchronous receiver transmitter, Transmisor/Receptor Síncrono/Asíncrono Serie)
Las principales características con que cuenta el 16F73 son: Procesador de arquitectura RISC,  frecuencia de 20 Mhz, Hasta 8K palabras de 14 bits para la memoria de programa, tipo flash.Hasta 368 x 8 bytes de memoria de datos RAM, modo Sleep de bajo consumo, voltaje de alimentación comprendido entre 2 y 5.5 voltios,etc.


Descripción de terminales.

La figura siguiente muestra el diagrama de terminales del PIC16F73:

Y la siguiente tabla muestra la descripción de cada una de las términales

Pin

Nombre

Función

1

MCLR*/VPP

Reset

9

OSC1/CLKIN(9)

Entrada para el oscilador o cristal externo.

10

OSC2/CLKOUT

Salida del oscilador. Este pin debe conectarse al cristal o resonador. En caso de usar una red RC este pin se puede usar como tren de pulsos o reloj cuya frecuencia es 1/4 de OSC1.

8,19

VSS

Tierra

20

VDD

Alimentación 5v

2

RA0/AN0

Entrada/salida o entrada analógica

3

RA1/AN1

Entrada/salida o entrada analógica

4

RA2/AN2

Entrada/salida o entrada analógica

5

RA3/AN3/VREF

Entrada/salida o entrada analógica o VREF

6

RA4/TOCKI

Entrada/salida o entrada de reloj externo de TIMER0

7

RA5/SS/AN4

Entrada/salida o entrada de selección esclavo para puerto serial asíncrono o entrada analógica

21

RB0/INT

Pin Entrada / Salida o entrada externa de interrupción. Resistencia interna pull-up programable por software

22

RB1

Pin Entrada / Salida. resistencia interna de pull-up programable por software

23

RB2

Pin Entrada / Salida. resistencia interna de pull-up programable por software

24

RB3

Pin entrada / salida. resistencia interna de pull-up programable por software

25

RB4

Pin entrada / salida(con interrupción en cambio). resistencia interna de pull-up programable por software

26

RB5

Pin Entrada/salida(con interrupción en cambio). resistencia interna de pull-up programable por software

27

RB6

Pin Entrada/salida (con interrupción en cambio). Resistencia interna de pull-up programable por software. Reloj de programación serial

28

RB7

Pin Entrada/salida(con interrupción en cambio).Resistencia interna de pull-up programable por software. Datos de programación serial.

11

RC0/T1OSO/T1CKI

Pin Entrada / Salida o salida de oscilador de TIMER1/ entrada de reloj TIMER1

12

RC1/T1OSI/CCP2

Pin Entrada / Salida. Entrada de oscilador de TIMER1 o entrada capture2/salida compare2/ salida PWM2

13

RC2/CCP1

Pin Entrada / Salida o entrada capture1/salida compare1/ salida PWM1

14

RC3/SCK/SCL

RC3 puede también ser el reloj de comunicación serial para los modos SPI y I2C

15

RC4/SDI/SDA

RC4  puede también ser la entrada de datos SPI (modo SPI) o E/S de datos (modo I2C)

16

RC5/SDO

Pin Entrada / Salida o salida de datos del puerto serial sincrono.

17

RC6/TX/CK

Pin Entrada / Salida o modulo trasmisor asíncrono USART o reloj sincrono

18

RC7/RX/DT

Pin Entrada / Salida o modulo receptor asíncrono USART o datos sincrono.


Módulo de potencia

Este modulo se compone de un tiristor TRIAC Triodo para Corriente Alterna TIC226D y un opto-acoplador (MOC3011), además de una resistencia para alimentar la parte de “alto voltaje “, que a la vez sirve para disparar al TRIAC.
Los tiristores son dispositivos sólidos de conmutación (es decir, no son mecánicos); tienen tres terminales (MT1,MT2, G). Mientras no se aplique ninguna tensión en la compuerta G  (Gate) puerta del TRIAC no se inicia la conducción y en el instante en que se aplique dicha tensión, el tiristor comienza a conducir. El pulso de disparo ha de ser de una duración considerable, o bien, repetitivo. Según se atrase o adelante éste, se controla la corriente que pasa a la carga.
Los TRIAC’s se utilizan en aplicaciones de electrónica de potencia, en el campo del control, debido a que puede ser usado como interruptor de tipo electrónico. En la figura siguiente se observa de manera clara como es la configuración de terminales del  tiristor TRIAC.

El TRIAC actúa como interruptor de estado sólido, que es controlado por el opto-acoplador MOC3011, un opto-acoplador, está constituido por la asociación dentro de una misma cápsula de un fototiristor o fototransistor y un diodo LED. Este tipo de dispositivos va a permitir un buen aislamiento entre el circuito principal (circuito de potencia) y el circuito de control.



En la figura siguiente se muestra el diagrama de terminales del MOC3011 usado en el proyecto

Es de notar que el usos de estos elementos para el control de la activación de nuestro dispositivo actuador (cerradura eléctrica), proveen  confiabilidad por el hecho de ser elementos de estado sólido que en el caso de optar por ejemplo de un relevador, por el hecho de tener partes móviles este relevador puede causar ruido eléctrico o un mal funcionamiento además de ser de un tamaño considerablemente mas grande en comparación con estos elementos usados.


Diagrama esquemático del módulo de potencia

El diagrama del módulo de potencia se puede observar en el diagrama esquemático visto arriba, pero aún así aqui es mostrado de nueva cuenta, para que el lector lo vea más claramente, la carga (qué en nuestro caso es una cerradura electrica) se muestra como A1 en el diagrama


El conjunto RC colocado en paralelo con el TRIAC hace las veces de filtro de posibles perturbaciones que se puedan producir durante la conmutación.

El último gran componente del hardware del sistema, es la pantalla LCD; El  LCD es uno de los periféricos mas empleados para la presentación de mensajes, variables cualquier información proveniente de un microcontrolador; gracias a su flexibilidad, buena visibilidad y precio reducido se han introducido de manera determinante en el mercado, existe ya en Internet muchisima información acerca de este componente así que no creo necesario entrar en detalles a cerca de él.

Bueno hasta aquí dejamos esta entrega, la próxima se hablará del software con el que se programo el PIC.

Clic AQUI para leer más...
